双电压供电SPI NOR Flash助力1.2V SoC 实现高性能与超低功耗平衡
泉源：Electronic Design
作者：Conrado Canio
随着先进SoC一直向10纳米及以下制程节点推进，，，，，其事情电压已降至1.2V甚至更低。。。。。这就导致其在与古板NOR Flash接口时，，，，，会泛起兼容性问题，，，，，由于后者通常依赖1.8V或3.3V的IO接口电压，，，，，将高压IO接口集成到低压SoC中，，，，，不但会增添芯片面积，，，，，还会推高系统本钱。。。。。
一种更高效的解决计划是接纳支持1.2V接口的NOR Flash。。。。。现在主流架构分为两种：纯1.2V电压（焦点供电电压和IO接口电压均为1.2V）和双电压（1.8V焦点供电电压和1.2V IO接口电压）。。。。。纯1.2V电压的器件适用于中低性能应用，，，，，双电压供电计划则在显著降低功耗的同时，，，，，仍可提供高速运行性能。。。。。

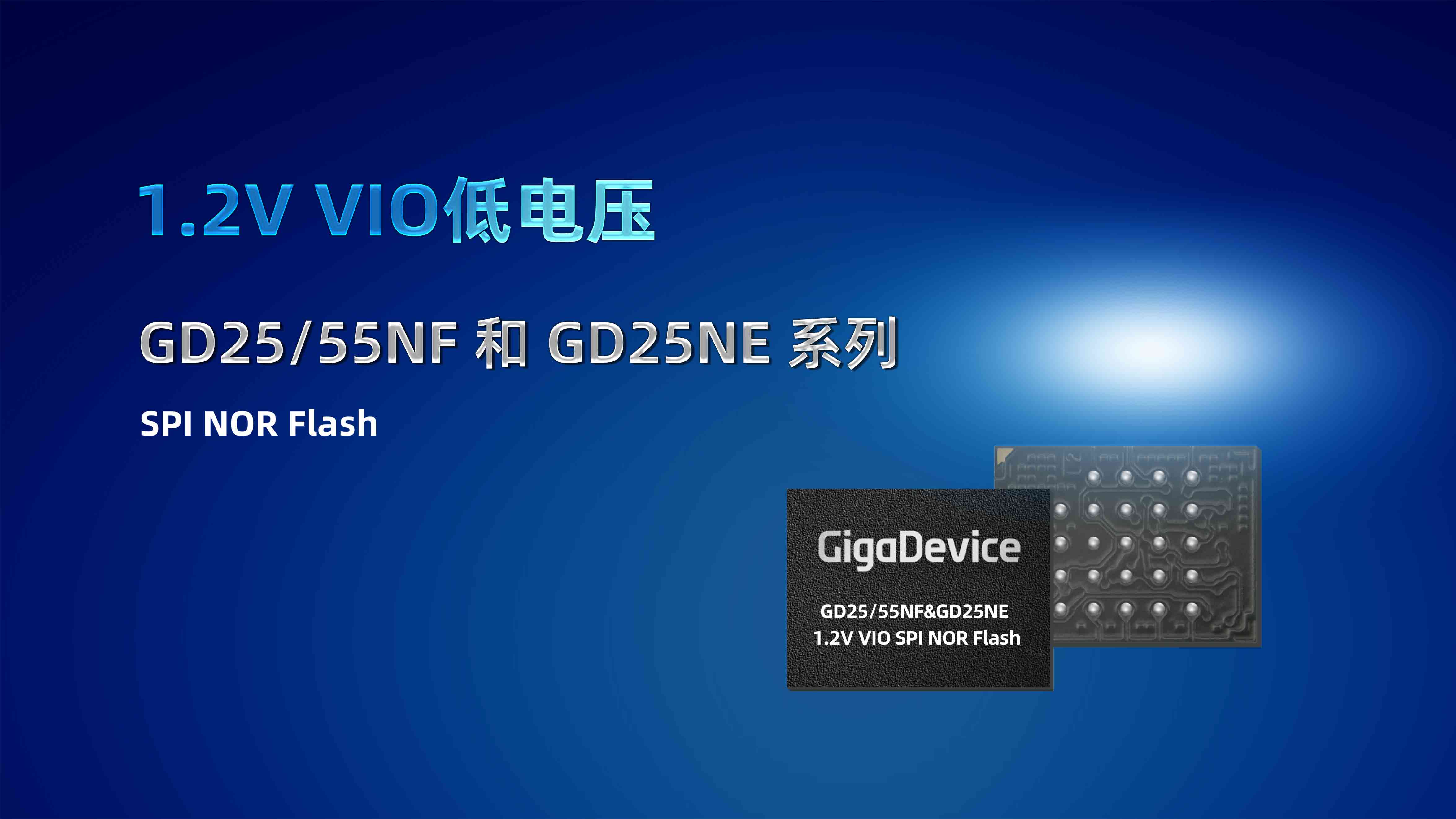

以今年会官网登录入口的GD25NE系列双电压供电SPI NOR Flash产品为例，，，，，该芯片配备了多种省电模式：待机模式下电流降至12?A，，，，，深度睡眠模式下仅200nA。。。。。同时，，，，，其写入时间典范值为0.15ms，，，，，比古板1.8V SPI NOR Flash提升约40%。。。。。
